Démontage et réparation du GPS vélo Garmin Oregon 600

Bonjour et bienvenue dans ce nouveau guide de réparation ! Aujourd’hui on va démonter un produit que l’on ne voit pas souvent sur le billard : un GPS de vélo ! En l’occurrence le Garmin Oregon 600 et Oregon 650.

reparation gps casse randonnée

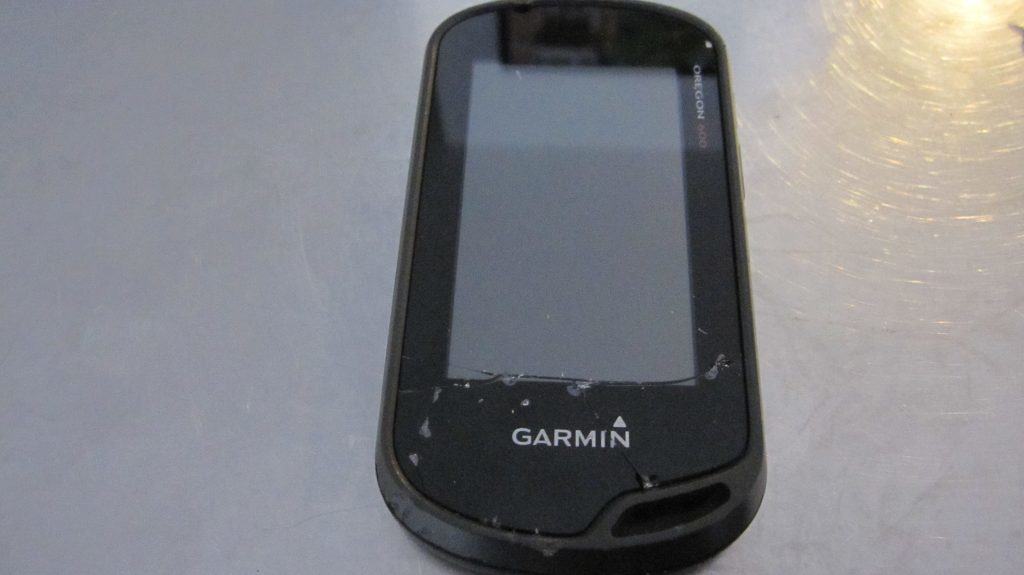

La vitre tactile est cassée en bas du GPS

Après une chute ce dernier est tombé face avant contre une roche, résultat la vitre tactile est cassée !

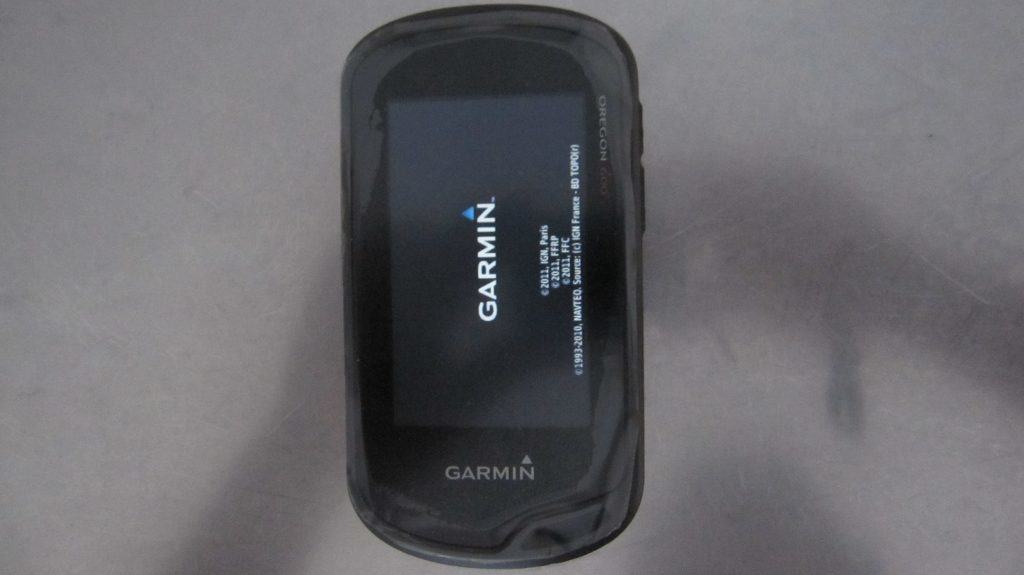

Casse mais toujours tactile

Allumé la fissure se distingue à peine

Vous allez voir que ce petit GPS renferme une surprise de taille, mais pour le moment passons au démontage !

reparation de gps garmin oregon 600 velo

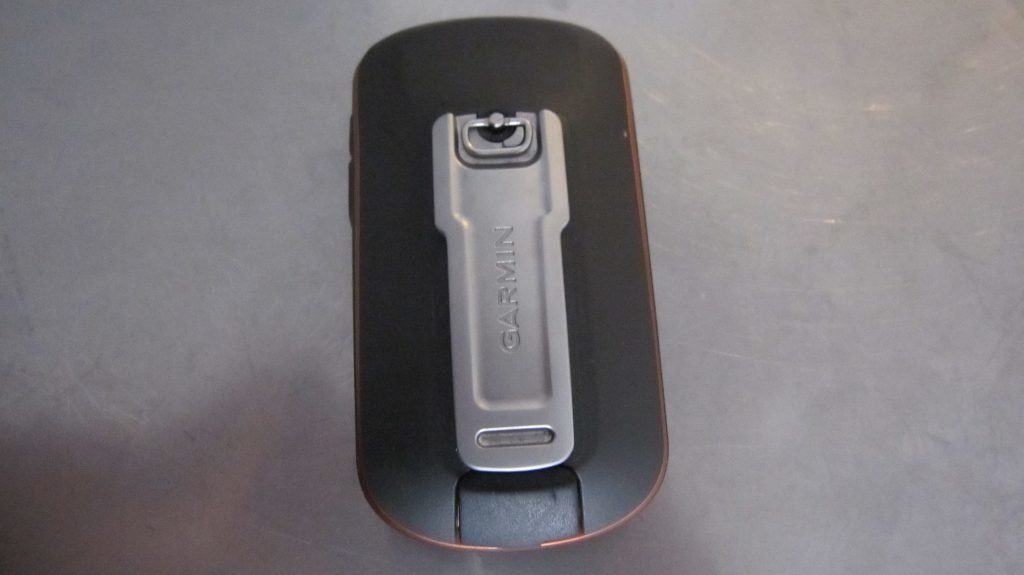

Tout commence au dos de l’appareil

demontage et reparation gps garmin oregon 600

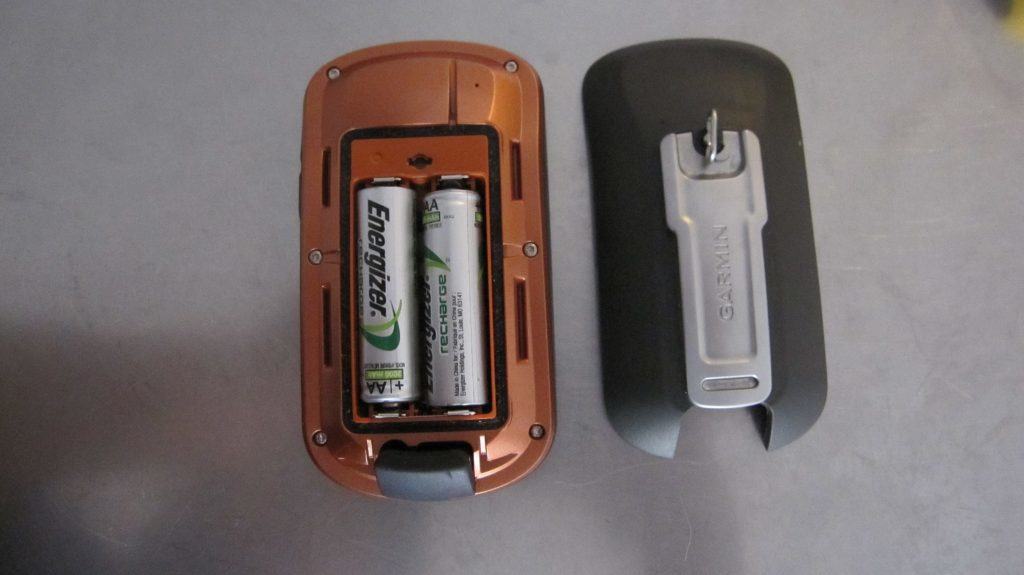

On va d’abord retirer les piles

reparation GPS garmin facile

Ouverture du GPS imminente

Et c’est ici que les choses sérieuses commencent ! Armé de votre tournevis torx vous allez dévisser les 6 vis qui permettent l’assemblage du GPS.

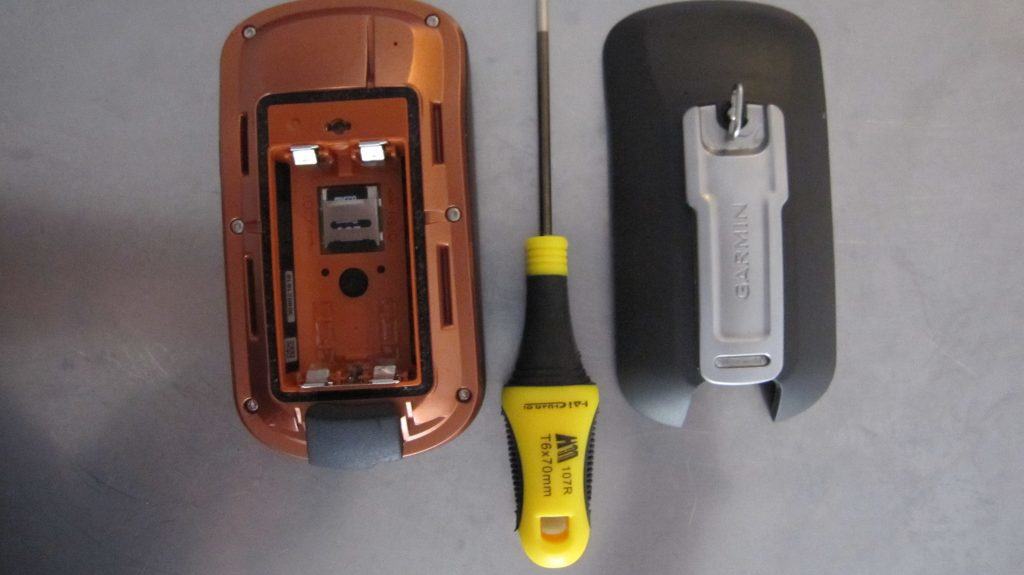

tournevis torx reparation gps miniature

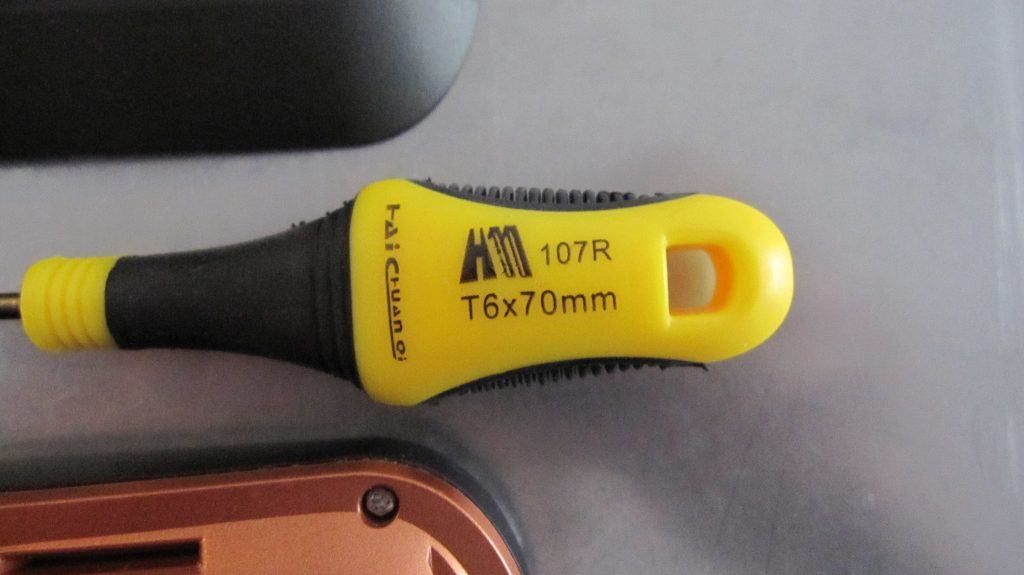

Exemple de tournevis torx pour ce type de réparation

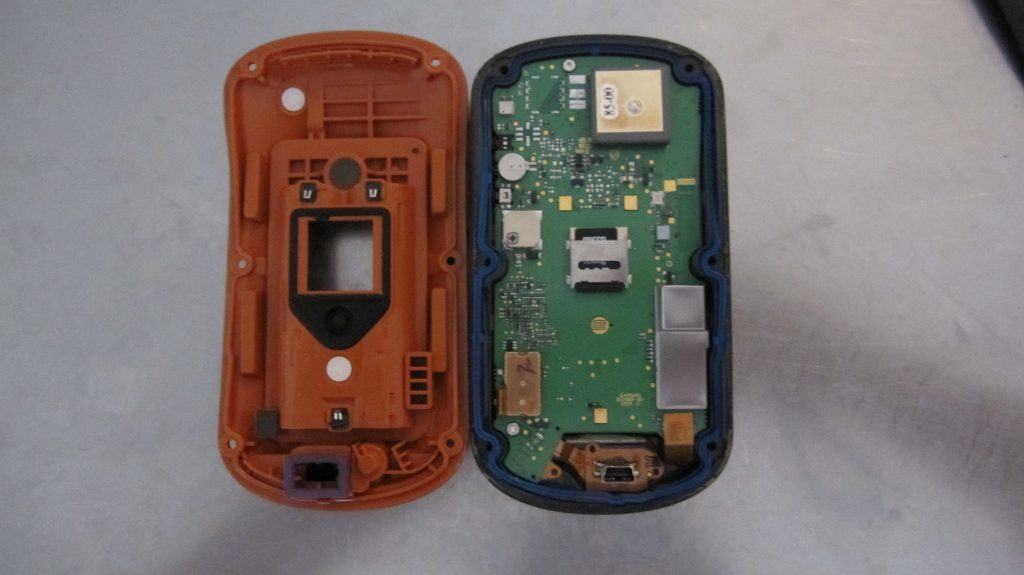

gps garmin pour reparation

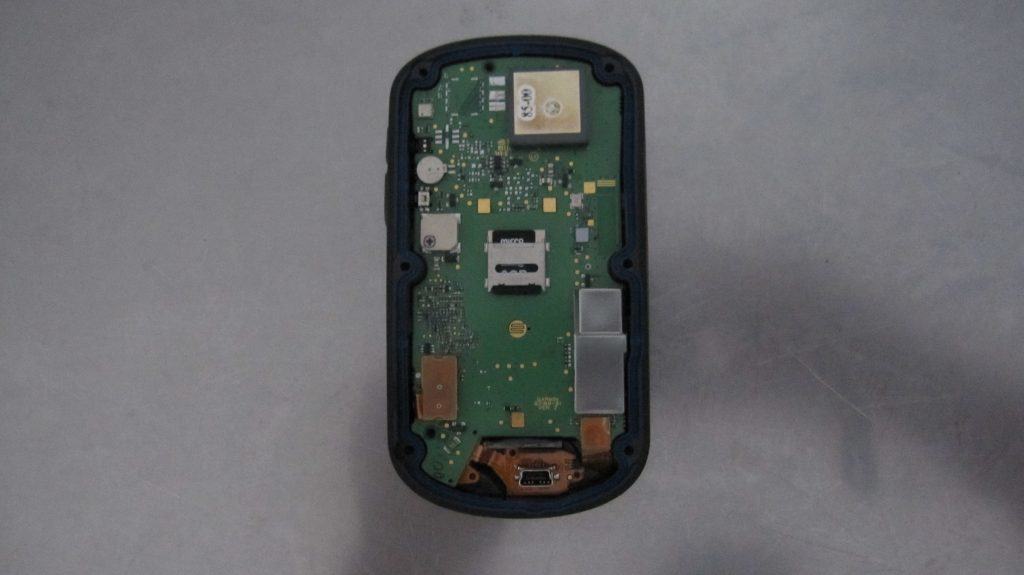

Le GPS ouvert devant vous !

Une fois ouvert, et pour une fois c’est très facile, faites attention à ne pas perdre le petit joint bleu qui fait le pourtour du GPS. C’est lui qui assure l’étanchéité de votre Garmin Oregon.

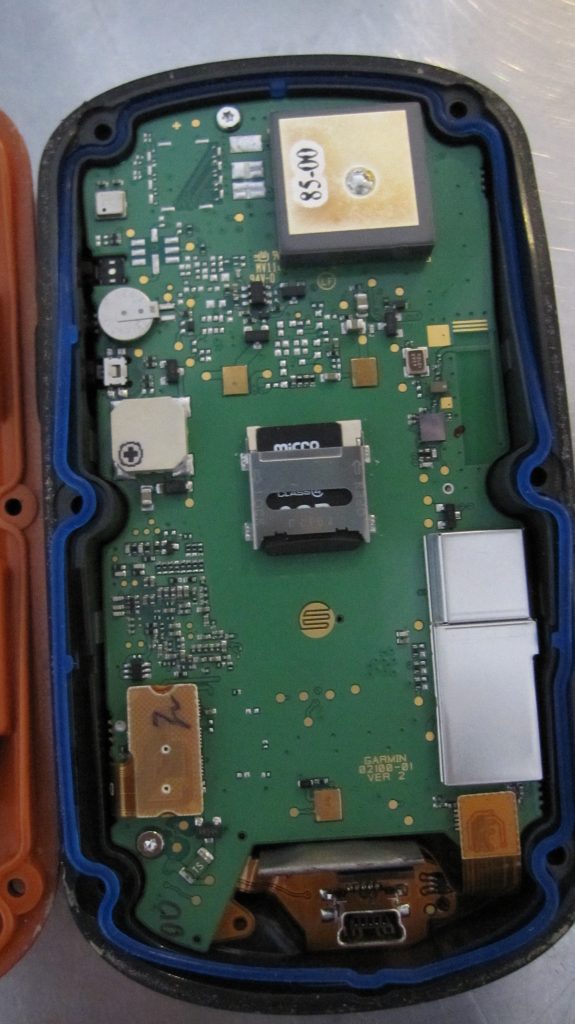

carte mémoire GPS garmin oregon 600

La carte mère de plus près

2 petites torx maintiennent la carte mère à la face avant du GPS. Il va falloir les retirer pour accéder à l’écran.

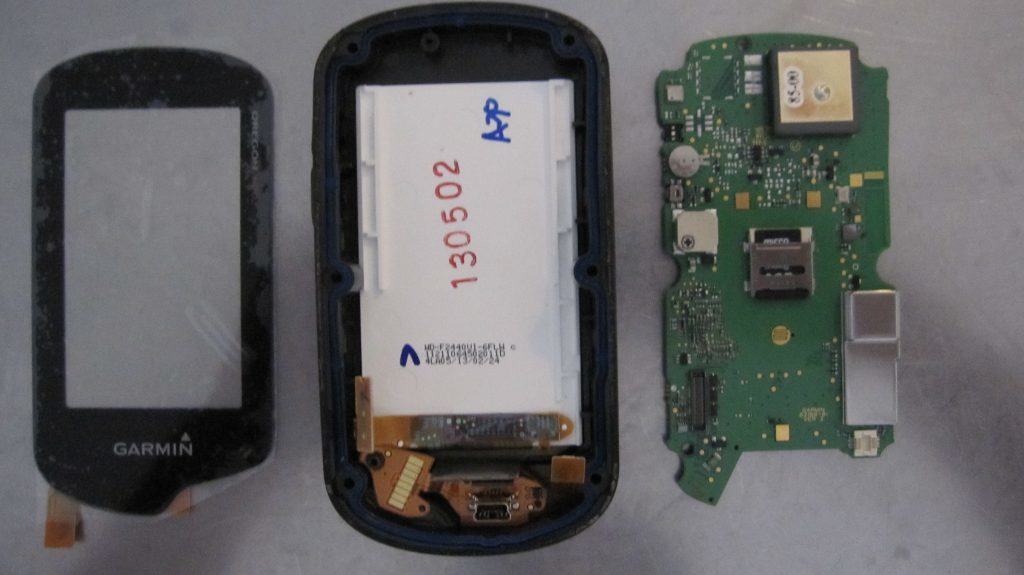

carte mere gps garmin oregon 600

De gauche à droite, vitre tactile, face avant complète et enfin carte mère

Et voilà le travail, une fois retirée vous avez accès à l’ensemble écran. Et c’est à ce moment que la grosse surprise intervient ! Car dans le commerce vous trouverez une vitre tactile toute simple, hors l’ensemble vitre et écran LCD sont collés ensemble par une colle spéciale : la colle UV. C’est cette même colle qui assemble les écrans tactile des iphones et autres téléphones haut de gamme. Si vous n’avez pas le matériel adéquat pour dissocier vitre tactile de l’écran, vous devrez trouver une face avant complète et prête à l’emploi ! Comme dans ce cas précis !

surprise au démontage

Ici nous avons commencé à décoller la vitre

J’ai quand même voulu essayer avec mes outils et mon expérience de retirer la vitre correctement. Déjà comme vous pouvez le voir, la vitre est très bien collée à la coque avant du GPS. Il faudra chauffer pour décoller la vitre tactile.

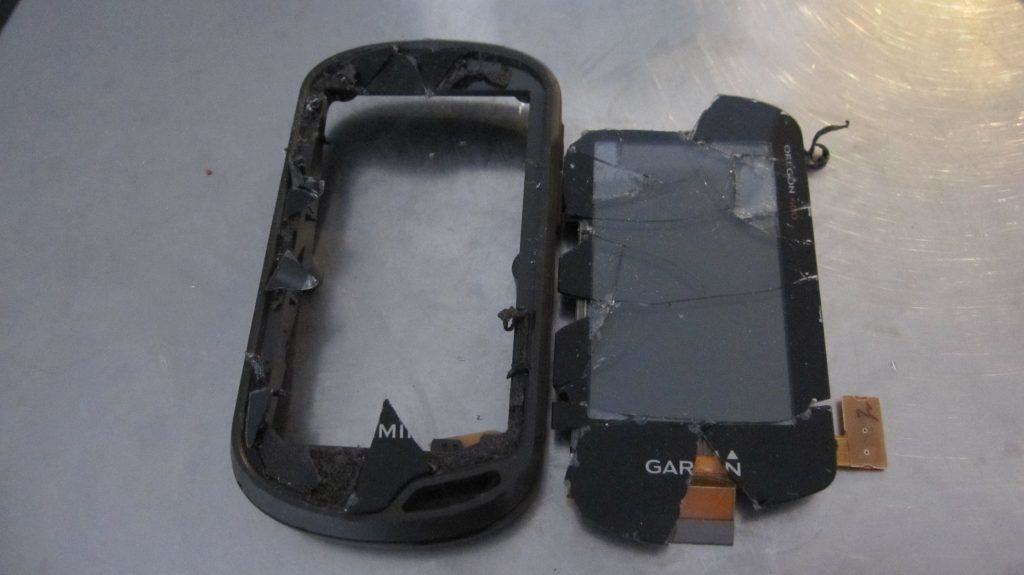

Vitre tactile écran lcd collés en uv

Surprise la vitre et l’écran LCD sont une seule pièce

Vous arriverez à ce résultat, et à partir de là, la galère commence. Décoller la vitre tactile de l’écran LCD sans casser ce dernier relève du véritable challenge ! Bref, j’y suis arrivé mais l’écran LCD ayant souffert, je préfère partir sur une face avant toute neuve et prête à l’emploi !

changer la vitre de mon gps casse

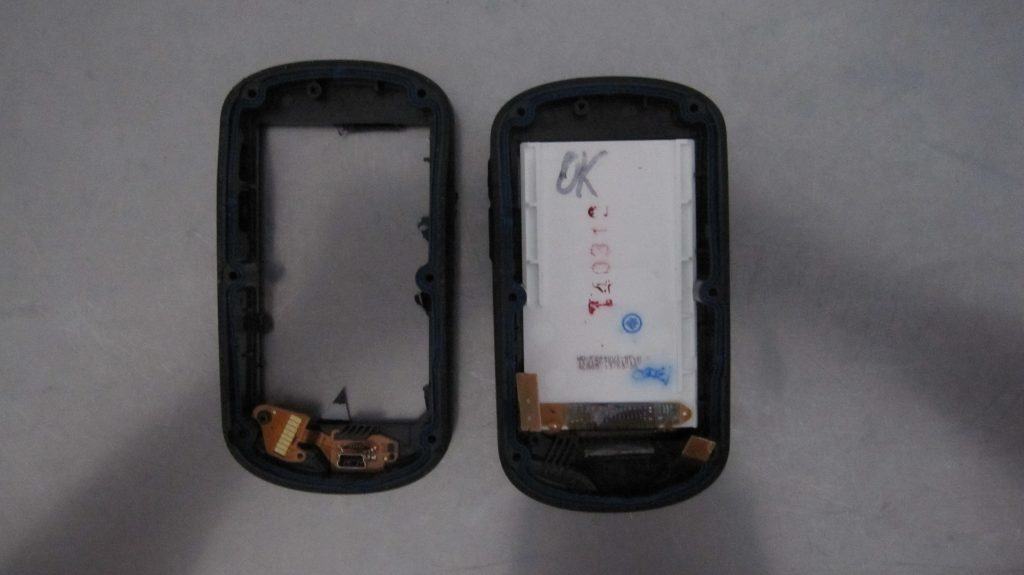

Une commande plus tard et nous voilà avec une face avant complète

La face avant à droite vous sera livrée tel quel, vous devrez récupérer le port USB du GPS de l’ancienne coque. C’est simplement collé, ne tirez pas comme un fou car ça reste fragile.

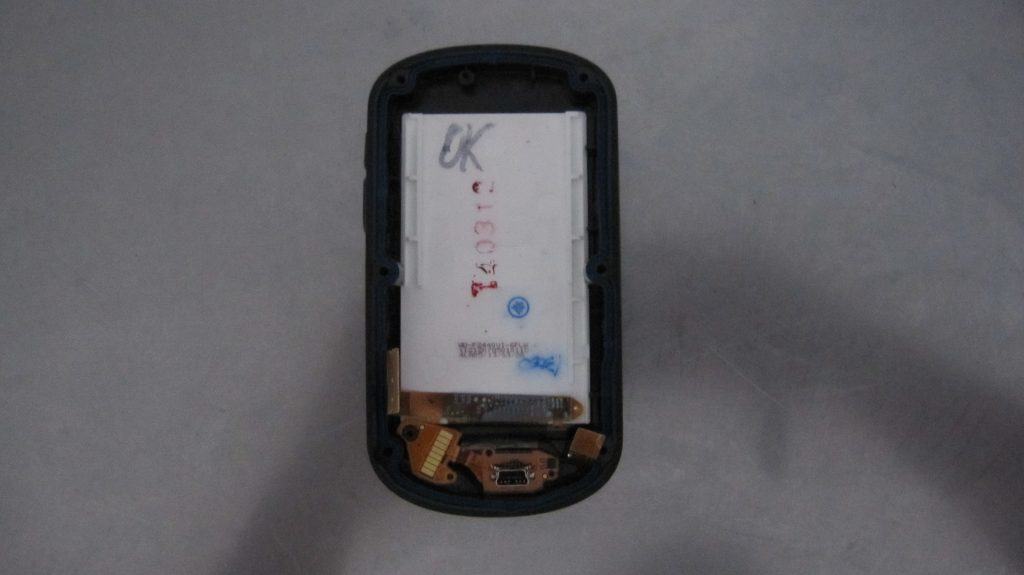

coque face avant gps garmin oregon 600

Pensez à récupérer le port USB pour le placer dans la nouvelle coque

Ca c’est fait ! Le plus dur est fait, on peut tout remonter !

reparation de gps randonnée oregon

Remise en place de la carte mère

On remet en place la carte mère, on revisse et c’est presque terminé.

remontage gps garmin oregon 600

On teste le tout avant de tout remonter

Petit test avant de tout remonter. A y être on va tester le port usb pour contrôler son bon fonctionnement.

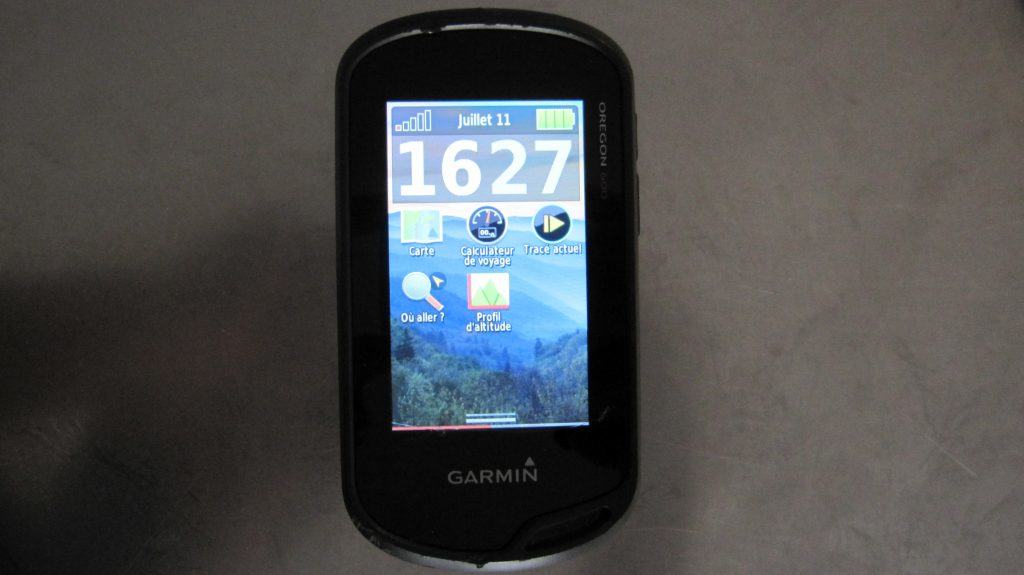

reparation gps effectuee

Le GPS fonctionne à nouveau et parait comme neuf !

Et voilà c’est terminé, vous avez fait un travail formidable et votre GPS retrouve une seconde jeunesse !

Si vous avez aimé ce guide merci de la partager autour de vos et de vos réseaux sociaux. Il faut que le monde sache que ces petits GPS ne sont pas que des produits jetables !
